礦井井下大巷電機車架線防觸電保護系統，可用于煤礦井下無瓦斯、煤塵爆炸危險的架線電機車行駛區域，是防止有架線區域人員觸電，實現煤礦本質軌道運輸大巷信號集中閉塞的智能化系統。

我公司根據井下的現場使用情況，對該系統進行了多年科學研究，并且對其智能控制功能進行了進一步的完善，系統結構更加緊湊、合理，可靠性更高，安裝維護更方便。系統額定電壓有550V、250V兩種（試驗高電壓達1200V）。

系統結構圖

圖1

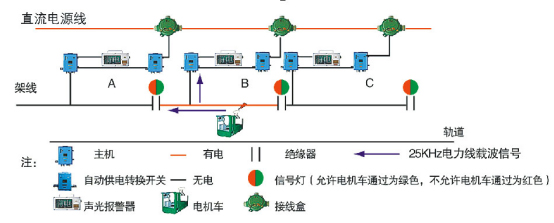

直巷區域結構示意，如圖1所示,系統中電機車行駛到的區段有電，其余區段無電，區段長度可以根據礦方現場設計。當電機車駛?cè)隑段時，B段有電，其它各段停電,每個區間用雙面雙色信號（用信號燈表示）對區段的各種狀態進行指揮顯示，可有效地防止行走在架線區域段的人員發生觸電事故。

圖2

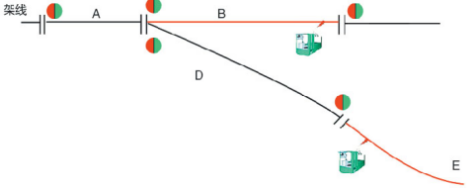

岔道區域結構示意，如圖2所示,出現分支巷道時，實現區間閉鎖：采取先入為主的控制方式，當B段有車時，D段停電，當A段有車時，D段停電，當D段有車時，B、A段停電，也可以根據礦上的要求進行邏輯控制。避免交叉路口撞車事故的發生，有效地實現運輸。
